YBS(DSB)系列输送机用隔爆型三相异步电动机

YBS(DSB)系列输送机用隔爆三相异步电动机,防爆性能按GB3836.1《爆炸性环境 第1部分:设备 通用要求》和GB3836.2《爆炸性环境 第2部分:由隔爆型外壳"d"保护的设备》规定制成隔爆型,防爆标志为...

产品介绍
YBS(DSB)系列输送机用隔爆三相异步电动机,防爆性能按GB3836.1《爆炸性环境 第1部分:设备 通用要求》和GB3836.2《爆炸性环境 第2部分:由隔爆型外壳"d"保护的设备》规定制成隔爆型,防爆标志为ExdlMb,适用于煤矿井下有瓦斯或煤尘存在的爆炸性危险场所,作为输送机的驱动动力。
电动机主体外壳防护等级为IP55,接线盒为IP54,冷却方式为IC411全封闭自扇冷式。
电动机的外壳材质:机座采用无缝钢管或钢板焊接结构,其它采用高强度铸铁HT250制造。
电动机使用条件基本参数:
最大功率 250KW
环境温度:随季节变化,但不超过40℃       海拔:不超过1000m
额定电压:380/660V、660、1140V       额定频率:50HZ
同步转速:1500r/min       绝缘等级:F
工作方式:S1
电动机性能参数据表1

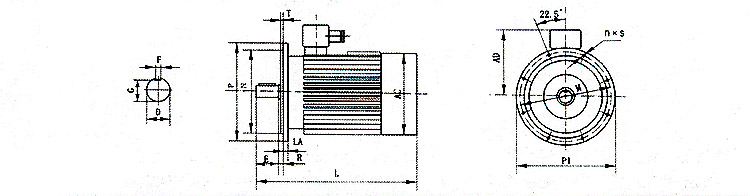

电动机外型及安装尺寸见表2

型号 Type

功率 Output
(KW)

电流 Current
(A)
(380V)

频率 Freqquency
(Hz)

同步转速 Synchronous
Speed
(r/min)

效率 Effociency
(%)

功率因数 Powetfactor
Cos

堵转电流
----
  额定电流
Locked current
----
Rated current

堵转转矩
----
额定转矩
Locked current
----
Rated torque

最大转矩
----
额定转矩
Pull-out torque
----
Rated torque

绝缘等级 Lnsuiation
class

振动 Vibration
(mm/s)

噪声 Noise
dB(A)

JDSB11-4
DSB11-4

11

22.6

50

1500

90

0.84

7

2.5

2.5

F

1.8

82

JDSB13-4
DSB13-4

13

27.3

91

0.84

87

JDSB17-4
DSB17-4

17

35.3

91

0.84

2.8

87

JDSB22-4
DBS22-4

22

44.7

88

0.84

94

JDSB30-4
DSB30-4

30

59.6

88

0.85

98

DSB40-4

40

77.7

91

0.86

6.5

81

DSB55-4

55

106.7

91

0.86

3.5

83

DSB75-4

75

142.3

92

0.87

86

DSB90-4

90

171

0.88

99



功率
Output
(KW)

安装尺寸及公差 Mounting dimensions and to erances

外形尺寸
Overall dimensions

D

E

F

G



N







P

R







S

T



LA

凸缘孔数Hole of flange

AC

AD

L

尺寸 Size

极限偏差
Limit Tolerance

尺寸
Size

极限偏差 Limit Tolerance

尺寸
Size

极限偏
Limit Tolerance

尺寸 Size

极限偏差Limit Tolerance





M

尺寸 Size

极限偏差 Limit Tolerance

尺寸 Size

极限偏差Limit Tolerance

尺寸 Size

极限偏差 Limit Tolerance

11

38

+0.018
+0.002

80

±0.37

10

0
-0.036

33



300

250

+0.016
-0.013

350

0

±2.0









18

5

0
-0.12

22

4

350

385

650

13

45

90

±0.43

14

0
-0.43

39.2

0
-0.20

350

295

±0.016



400

19

±3.0











20

690

17

45

90

14

39.2

350

295

28

±3.0

725

22

48

110

14

42.2

450

400

0
-0.036



500

8

±2.0



19

8

390

770

30

48

110

14

42.2

450

400

8

475

825

40

55

120

16

49

500

450

0
-0.040



545

10

±4.0

18

28

500

940

55

55

110

16

49

500

450

10

970

75

60

110

18

53

460

390

0
-0.036

510

5

±3.0



1100

90

75



140

20

57



500

450

0
-0.040

550

0

±2.0

550

500

1200
